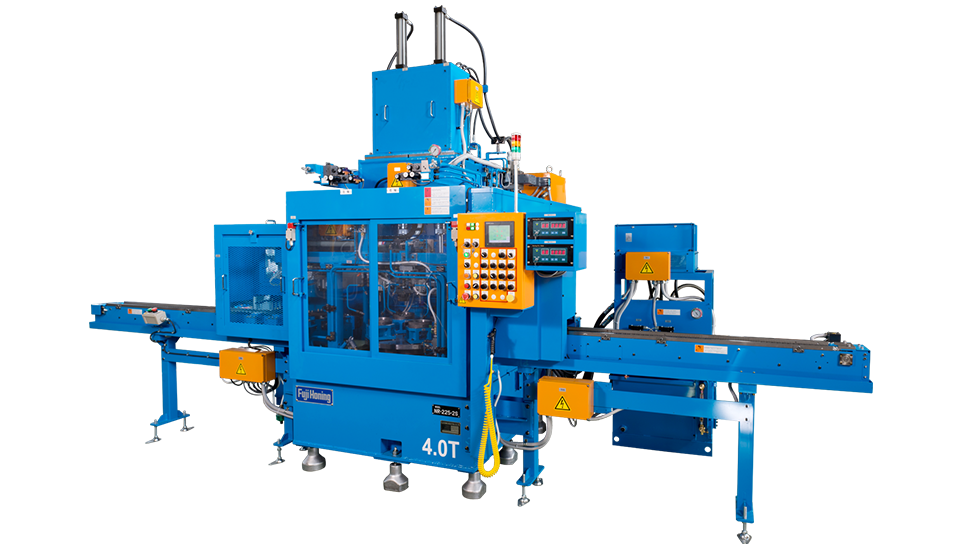

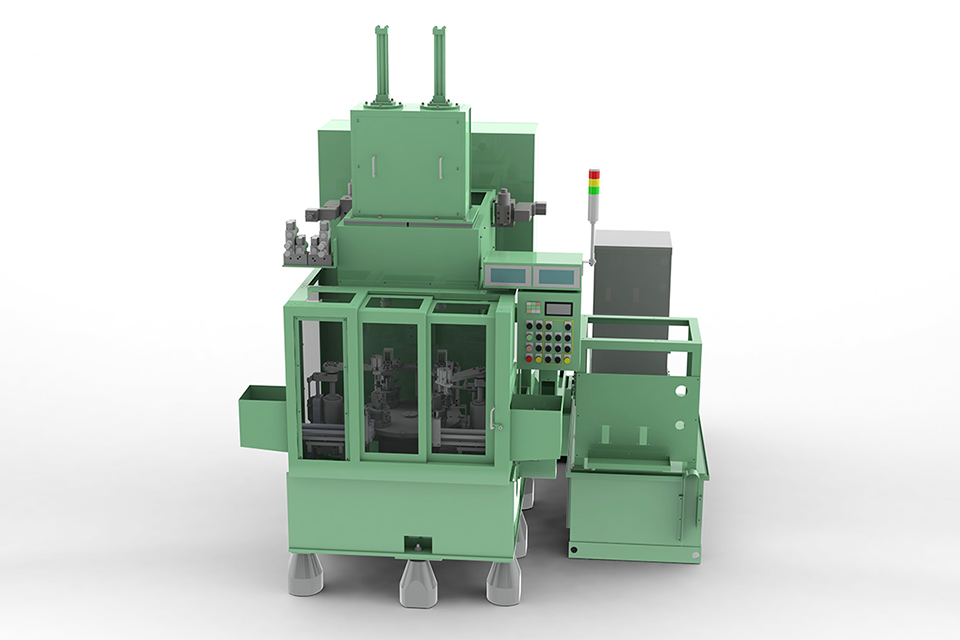

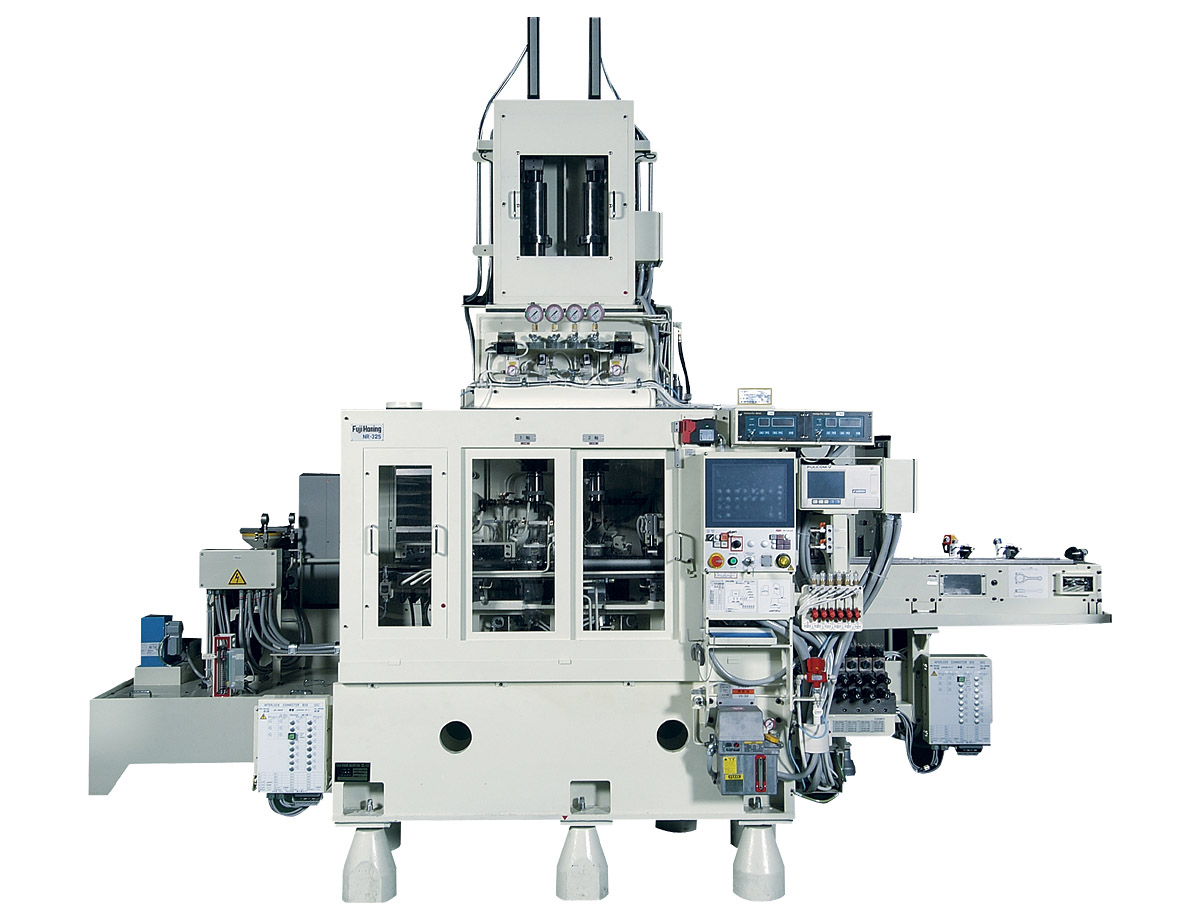

NRシリーズ

主軸往復制御のNC化で高速高精度加工を実現した
ショートストローク対応モデル。

最小ストローク長7mm、最高往復回数450cpmでショートストローク加工の効率を飛躍的にアップします。
ストローク切替時の衝撃を抑え、上下動を等速で制御することにより高い加工精度を実現しています。

仕様

□部には軸数、拡張方式などが表記されます。

仕様 単位 NR-225-□ NR-225-□ NR-335-□ NR-545-□ NR-745-□
加工径 (最大) mm φ50 φ75 φ100 φ150
主軸ストローク長 (最大) mm 250 350 450
主軸回転数 min-1 300~900 200~600 100~400
主軸往復速度 m/min 25
砥石拡張方式   メカ ・ 油圧 ・ 油圧ダブル
主軸回転用動力 種別 インバータモータ
kw 1.5 2.2 3.7 5.5
油圧用動力 kw 3.7 7.5
機械本体全高 ※ mm 3,200 3,500 4,200 4,500
機械本体寸法 (幅×奥行) ※ mm 720×1,250 1,120×1,550
機械本体重量 ※ kg 2,000 2,300 2,500 3,000 3,500

※1軸仕様にて付帯装置含まない最小構成での参考数値です。


お問い合わせ

富士ホーニング工業のホーニングマシンは全機種フルカスタマイズによる生産システムを採用しております。
基本仕様はベースモデルと加工径・最大ストローク長で規定されるモデル名が与えられていますが、すべて受注生産によるカスタム仕様です。


詳細仕様についてのお問い合わせ、資料請求は >>こちら


カスタマイズメニュー

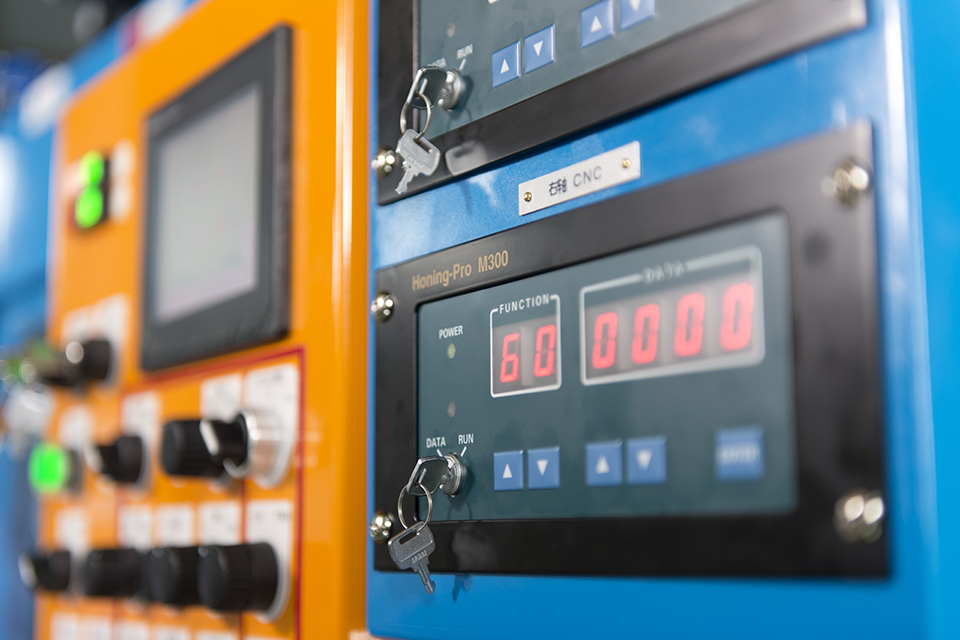

  • CNC制御
  • 主軸同期制御
  • 油圧制御
  • ダブル拡張
  • メカ拡張
  • 油圧拡張
  • エア定寸
  • プラグ定寸
  • オートマスター
  • 主軸シフト
  • 多軸構成
  • 軸間ピッチ可変
  • フローティングジョイント
  • セル式ランダム対応
  • ATC
  • AJC
  • 横穴ホーニング
  • プラトー加工
  • 重ね加工
  • ダミーヘッド
  • 焼入修正
  • 測定装置
  • 測定結果フィードバック
  • 機種判別
  • 油切反転装置
  • 可動ノック
  • 3Dフロート治具
  • ロボット搬送
  • チルト治具
  • リフトキャリー
  • スライドキャリー
  • ロータリーテーブル
  • ガントリーローダー

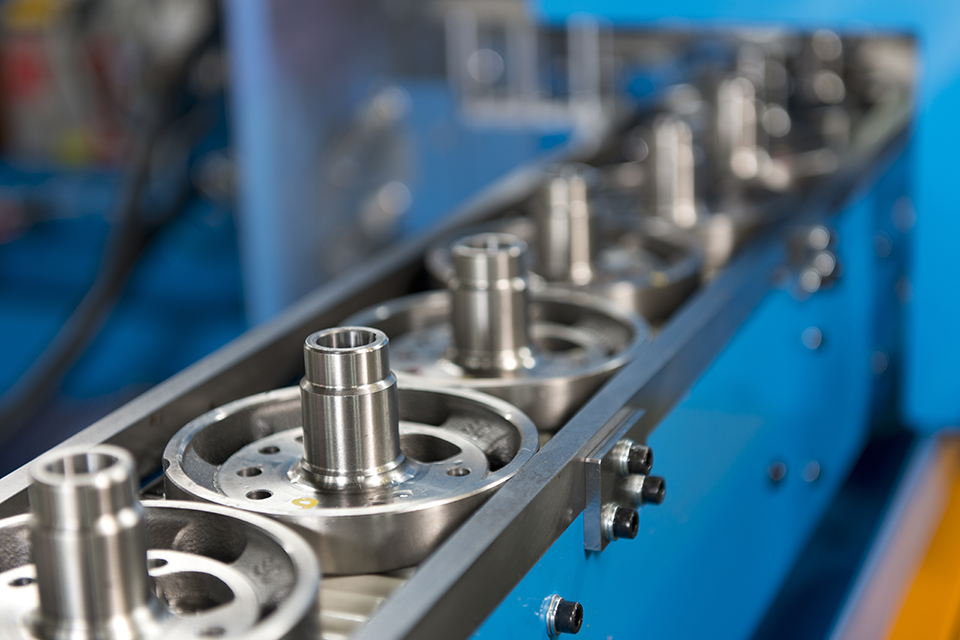

  • コンベア搬送
  • マニピュレーター搬送
  • パレット搬送
